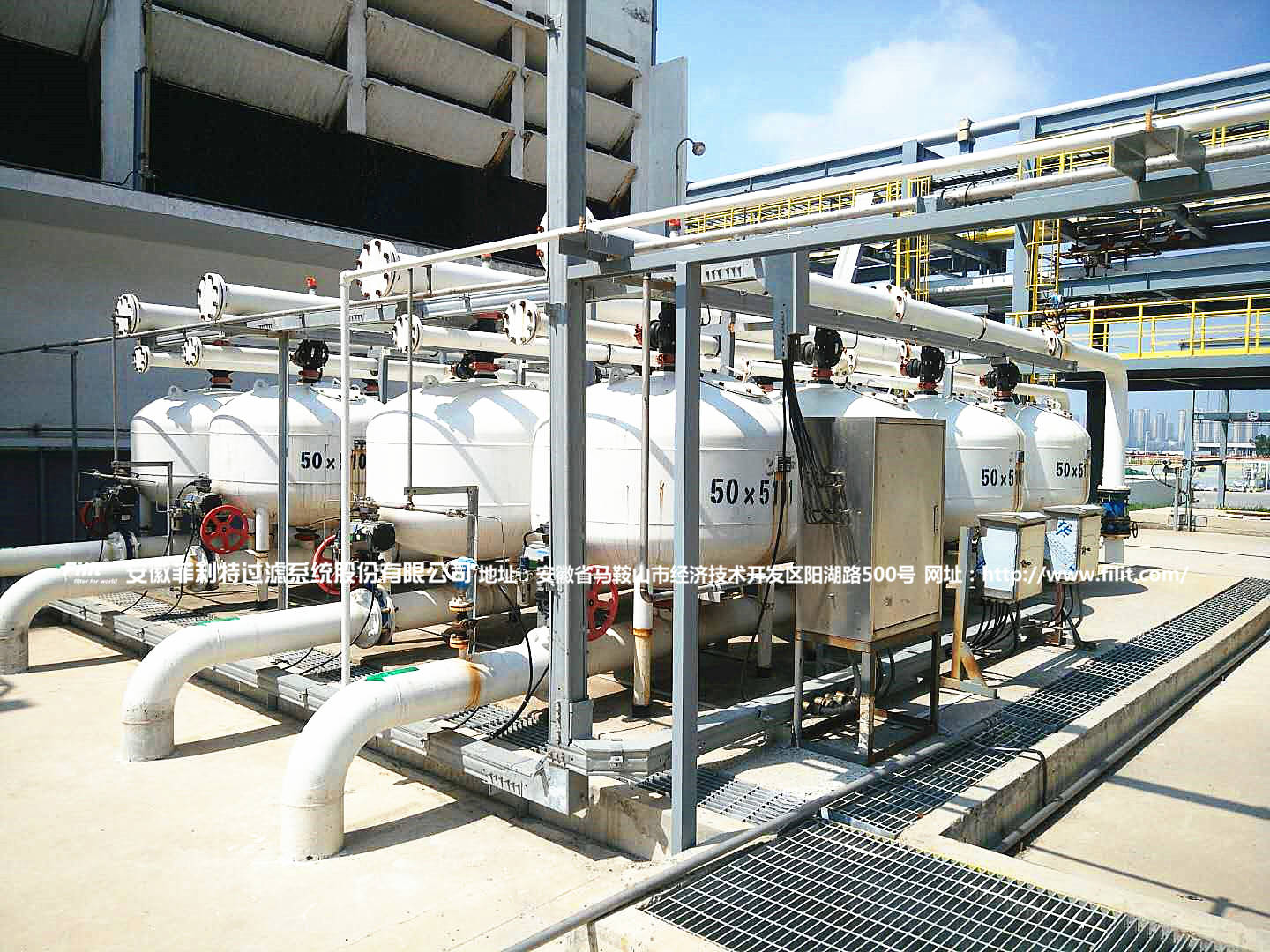

循環水淺層砂濾器又稱為全自動淺層砂濾器,淺層石英砂過濾器,淺層砂濾器,自清洗砂濾器,該系統是由多個標準高速砂罐單元組成,其內部設有的布水器和集水器,擁有獨特的雙向自動沖洗閥,可實現在正常系統運行中多個標準高速砂罐逐個單獨的反沖洗,全自動程序控制。具有反沖洗用水量小,設備安裝方便，易于操作等優點。該設備流量大,無需維護。適用于工業、市政和民用循環水系統的水質處理。

一、淺層介質過濾器概述

淺層砂過濾器，別名全自動淺層砂過濾器，系統是由多個標準高速砂缸單元組成，其內部設有布水器和集水器，擁有雙向自動沖洗閥，可實現在正常系統運行中多個標準高速砂缸逐個單獨的反沖洗，全自動程序控制。具有反沖洗用水量小，設備安裝方便，易于操作等優點。該設備流量大，無需維護。根據不同的用戶要求，有立式和臥式兩個系列。適用于工業和民用循環水系統的水質處理。

二、淺層介質過濾器工作原理

正洗過濾狀態：當系統處于過濾狀態時,未經過濾的水通過自行研制的布水器均勻布水,水以層流狀態通過濾器內的填料層(精制均粒石英砂/石榴石)。當水流過填料層時,雜質被截留在填料層內。過濾器底部有多個均勻分布的集水器,將過濾后的水均勻地收集并引出,平流過濾,可以使過濾器在高流速下過濾,仍可達到較好過濾的效果。

反洗狀態：隨著雜質在填料層中不斷聚積,內部壓頭損失將不斷增大。當進、出水壓頭損失達到設定值時,系統將自動激活定壓裝置使其轉換至反洗狀態,當此臺反洗結束，水力閥改變給水方向從而實現逐臺反洗,更便于清洗聚積起來的雜質。

當系統處于反洗狀態時,過濾仍然繼續,其中要進行反洗的標準單元砂缸不進行過濾,系統中其它標準單元砂缸仍然在過濾。過濾后的清潔水部分用來反洗標準單元砂缸,其余仍送到用戶處。反沖洗污水則通過水力閥的反洗排水口被排出。在高速砂缸全自動過濾系統中,集水器設計可使填料之間填料相互搓洗,大限度地提高反沖洗效率,減少所需的反洗水（清潔水）,同時反洗時沒有跑料現象。一個標準單元砂缸反洗為2分鐘,反沖洗結束，標準單元砂缸內部壓頭損失減小到合理范圍,定壓裝置給出復原信號，水力閥恢復到過濾狀態,下一個標準單元砂缸則準備進入反洗狀態。

三、淺層介質過濾器技術特點

1、體積小、易安裝、節省空間。

2、設備防腐性能好，適用壽命長。

3、過濾水量大，過濾效果好,過濾流速快，正常濾速可在40m/h左右，根據水質可達60m/h；過濾器反洗采用產品水，且不必設增壓泵和反洗泵；反洗歷時2-3min。

4、自動反沖洗：該設備反沖洗由智能控制系統自動識別與控制，無需人工干預，即使水中懸浮物發生波動，該設備可能自動適應。

5、供水不間斷；該設備反沖洗時，過濾過程同時進行，系統照常供水。

6、采用布、集水裝置,由于該過濾系統布水系統及分布非常均勻的集水器使得在整個過濾過程水流呈層狀流，過濾砂床平面在過濾過程中始終平整，出水水質穩定。

7、采用石英砂或石榴石作為過濾介質,根據水質情況進行選擇，濾料粒徑小可0.16mm的均質濾料。

8、長期運轉費用低，省電、省水、省維修費用。省電：系統擁有自動反沖洗閥，砂過濾罐的反沖洗不是同時進行，而是在系統正常運轉情況下，逐個輪流反沖洗，不需要考慮設置反沖洗水泵。同時與其他砂過濾設備相比，其所需要的過濾水泵揚程要低6-7m。

省水：系統由于其補水器及集水器，統一規格罐體，使得反沖洗時不需要壓縮空氣就能使介質層非常均勻的膨脹進行有效地反沖洗。反沖洗所用的水是過濾過的清潔水，故所消耗的反沖洗水量小。單個罐的反沖洗水量僅為1m3/分，反沖洗時間為2-3分鐘。

省維修費用：整套系統沒有機械或電動閥門，僅靠多功能閥來控制系統的反沖洗。由于多功能閥無磨損、壽命長，在10年內沒有損壞記錄，管理費用低。

設計進水壓力：0.2-0.4MPa

工作壓力：≤0.6Mpa

進水水質：SS=15-30mg/l

出水水質：SS≤5mg/l

壓力損失：≤0.1Mpa反洗水流量：35-55m3/h

反洗耗水量：＜過濾量的1%

反洗方式：內源反洗（單連體除外）

控制模式：時間和壓差雙重控制

隨著雜質在填料層的不斷積聚，壓力損失(即壓差)將不斷增大。當壓差達到設定限度或時間達到設定值時，系統將自動轉換至反洗狀態，以清洗填料層并清除雜質。

當系統進入反洗狀態時，通過控制系統改變三通閥的通斷位置(進口關閉，排污口打開)，其他濾罐過濾后的潔凈水部分流入要反洗的濾罐中。由于系統水壓，處于反洗狀態的濾灌，填料層聚積的雜質經過反洗水流的沖洗后，從排污口排出。

在全自動淺層介質過濾系統中，特殊設計的集水器使填料層在反洗狀態時形成內環流，填料之間互相搓洗，最大限度地提高反洗效率，減少所需的反洗水量，同時反洗時不跑料。當反洗結束后，閥門又恢復到過濾狀態，而下一個過濾單元則進入反洗狀態。一般一個系統由多個濾罐組成，它們依次反洗，從而保證反洗時整個系統不斷流。
