多介質過濾器
發布日期：2019-07-11 瀏覽次數：17069
- 產品詳情頁
- 產品參數

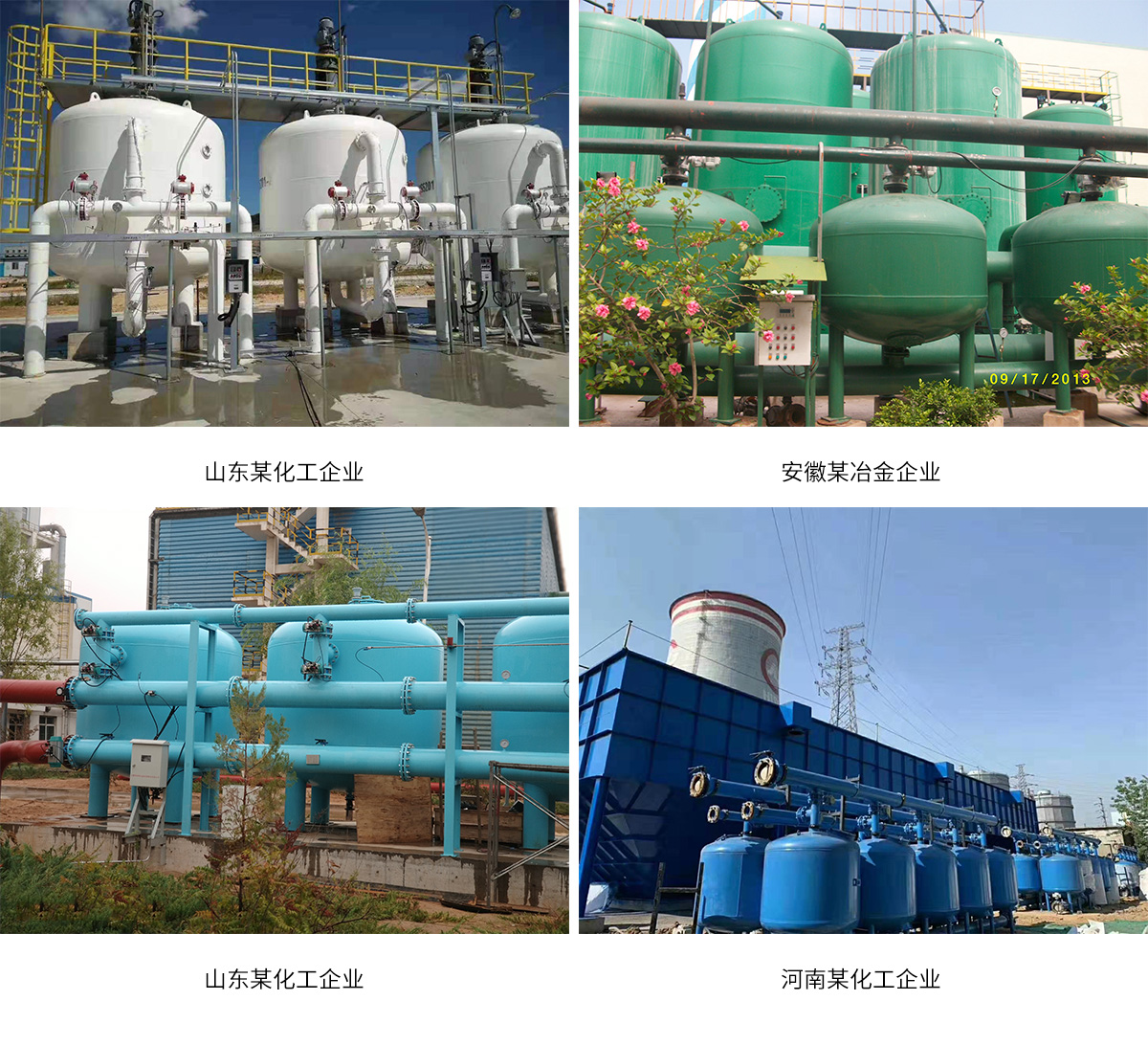

- 產品實拍
-
-

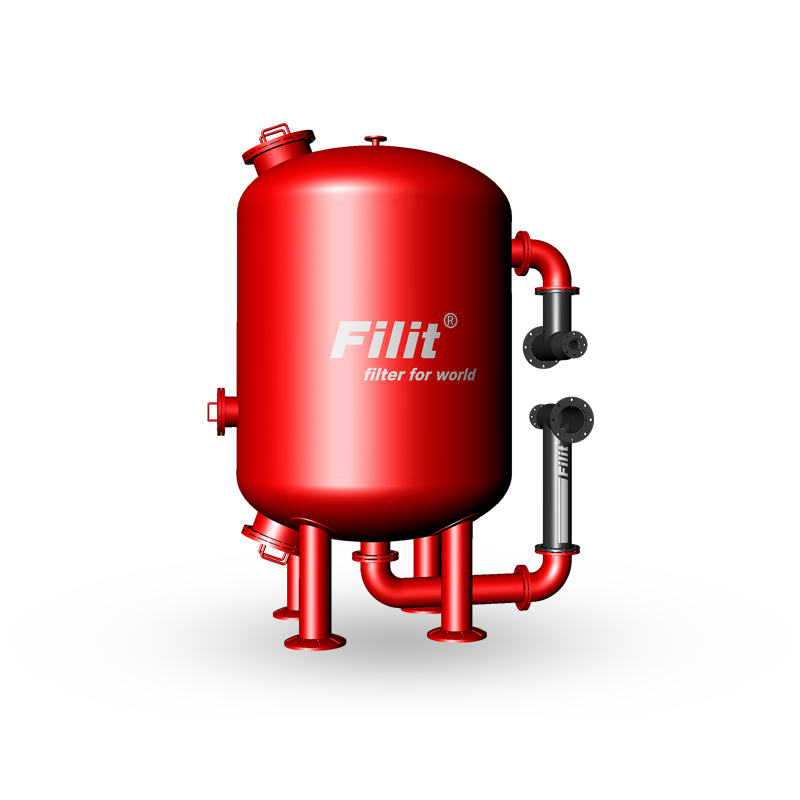

FDZ系列多介質過濾器，用來提高水質，處理水中5μm以下的有機物與無機物。是一種內裝填石英砂及優質無煙煤濾料的壓力過濾器。 利用無煙煤濾料特有的多孔吸附性，使其既有下層特效過濾又有上層高效吸附等功能，與單濾料相比，濾料的納污量增強。結構簡單，技術成熟，性價比高，應用領域廣泛。
FDZ系列多介質過濾器過濾系統可由一個或多個標準的過濾單元組成，原水通過內部布水器、濾層及集水器，利用優質石英砂及無煙煤濾層，有效去除原水中的污染物。FDZ系列多介質過濾單元直徑從32″(800mm)至126″（3200mm)多種標準系列高度一般為60″(1500mm)；還可根據客戶的要求，提供非標系列，為客戶最為經濟實用的組合方式，如果多個處理單元安裝在公用管道上，這樣可以無限擴充系統的過濾能力。FDZ可以在大流量小壓損情況下，長期穩定工作，節能環保，基本免維護。
性能特點/PERFORMANCE FEATURES
○ 過濾系統采用模塊化設計，根據所需流量，占地等；多個過濾單元可供選擇，靈活組合。
○ 反洗系統簡單，無須反洗泵，容易操作，使系統保持始終如一的過濾效果。
○ 過濾系統采用時間、壓差等多種方式自動啟動反沖洗，全自動運行，系統內各過濾單元依次進行反沖洗，反沖洗時不中斷產水。
○ 水帽分布均勻，布水均勻，反洗無死角，反洗效率高，反洗時間短，反洗用水少。
○ 系統占地面積小，可以根據實際用地情況靈活布置過濾單元的排列。
多介質過濾器I
型號
FDZ48
FDZ56
FDZ64
FDZ72
FDZ80
FDZ88
罐體直徑 mm
1200
1400
1600
1800
2000
2200
進出水口管徑 mm
DN50
DN50
DN80
DN80
DN100
DN125
罐體材質
碳鋼
碳鋼
碳鋼
碳鋼
碳鋼
碳鋼
罐體防腐
油漆
防腐
油漆
防腐
油漆
防腐
油漆
防腐
油漆
防腐
油漆
防腐
單臺過濾面積 m2
1.1
1.5
2.0
2.5
3.0
3.8
過濾速度 m/h
10-15
10-15
10-15
10-15
10-15
10-15
單臺處理量 m3/h
10-15
15-20
20-30
25-40
30-45
40-60
工作壓力 MPa
0.2-0.4
0.2-0.4
0.2-0.4
0.2-0.4
0.2-0.4
0.2-0.4
反沖洗強L/(s·m2)
8-12
8-12
8-12
8-12
8-12
8-12
單罐反洗歷時 s
60
60
90
120
120
180
反洗間隔時間 h
4-8
4-8
4-8
4-8
4-8
4-8
反洗控制壓差 MPa
0.08
0.08
0.08
0.08
0.08
0.08
濾料型式
石英砂+無煙煤
石英砂+無煙煤
石英砂+無煙煤
石英砂+無煙煤
石英砂+無煙煤
石英砂+無煙煤
罐體凈重 t
1.1
1.5
1.7
2.0
2.5
2.7
罐體運行重量 t
7.7
10
14
17
21
26
型號
FDZ96
FDZ100
FDZ104
FDZ112
FDZ120
FDZ124
罐體直徑 mm
2400
2500
2600
2800
3000
3200
進出水口管徑 mm
DN125
DN125
DN125
DN150
DN150
DN200
罐體材質
碳鋼
碳鋼
碳鋼
碳鋼
碳鋼
碳鋼
罐體防腐
油漆
防腐
油漆
防腐
油漆
防腐
油漆
防腐
油漆
防腐
油漆
防腐
單臺過濾面積 m2
4.5
5.0
5.3
6.1
7.0
8.0
過濾速度 m/h
10-15
10-15
10-15
10-15
10-15
10-15
單臺處理量 m3/h
45-70
50-75
50-80
60-90
70-100
80-120
工作壓力 MPa
0.2-0.4
0.2-0.4
0.2-0.4
0.2-0.4
0.2-0.4
0.2-0.4
反沖洗強L/(s·m2)
8-12
8-12
8-12
8-12
8-12
8-12
單罐反洗歷時 s
200
300
300
300
500
600
反洗間隔時間 h
4-8
4-8
4-8
4-8
4-8
4-8
反洗控制壓差 MPa
0.08
0.08
0.08
0.08
0.08
0.08
濾料型式
石英砂+無煙煤
石英砂+無煙煤
石英砂+無煙煤
石英砂+無煙煤
石英砂+無煙煤
石英砂+無煙煤
罐體凈重 t
3.0
3.3
3.5
4.0
4.5
4.9
罐體運行重量 t
32
35
38
45
51
58
型號 聯體臺數 標準流量范圍m3 /h反洗流量
（單臺）m3 /h
最大工作壓力
(MPa)
過濾面積 濾料m3進出水管徑IN反洗排水管徑IN最小流量 最大流量 (MPa)
MF-800/A 2 8 10 6 0.6 1 1.2 2″ 2″ MF-800/A 3 12 15 6 0.6 1.5 1.8 3″ 2″ MF-1000/A 2 12 16 9 0.6 1.57 2 3″ 2″ MF-1200/A 2 18 22 12 0.6 2.26 2.7 3″ 3″ MF-1000/A 3 18 24 9 0.6 2.35 2.8 3″ 2″ MF-1400/A 2 24 30 16 0.6 3.08 3.7 3″ 3″ MF-1200/A 3 27 33 12 0.6 3.39 4.1 4″ 3″ MF-1600/A 2 32 40 21 0.6 4 4.8 4″ 3″ MF-1400/A 3 36 45 16 0.6 4.62 5.5 4″ 3″ MF-1800/A 2 40 50 26 0.6 5.08 6.1 4″ 3″ MF-1600/A 3 48 60 21 0.6 6 7.2 4″ 3″ MF-1800/A 3 60 75 26 0.6 7.62 9.1 4″ 3″ MF-2000/A 2 50 63 32 0.6 6.28 7.6 4″ 3″ MF-2400/A 2 72 90 46 0.6 9.04 10.8 4″ 3″ MF-2800/A 2 96 120 61 0.6 12.3 14.6 6″ 4″ MF-3000/A 2 112 140 71 0.6 14.12 17 6″ 4″ MF-3200/A 2 128 160 81 0.6 16.08 22.4 6″ 4″
尺寸數據 型號 φmmHmmh1mmh2mmMF-800/A 800 2500 1400 1400 MF-1000/A 1000 2300 1400 1400 MF-1200/A 1200 2600 1400 1400 MF-1400/A 1400 2800 1500 1500 MF-1600/A 1600 3100 1500 1500 MF-1800/A 1800 3300 1500 1500 MF-2000/A 2000 3600 1500 1500 MF-2400/A 2400 4000 1500 1500 MF-2800/A 2800 4600 1700 1700 MF-3000/A 3000 4900 1700 1700 MF-3200/A 3200 5200 1700 1700 -
